复合流闭式冷却塔主要由换热器，水循环系统及风机三部分组成。上部装有喷水装置，底部为一接水盘。工作运行时，循环液从蛇形管上面进入管内通过盘管壁与盘管外侧喷淋水和空气进行人交换，用风机超强风力，使喷淋水充分覆盖在盘管外表面上，从而提高了换热效率。喷淋水和空气吸盘壁的热量后温度升高，部分水由液态变成气态，带走管壁上大量容量，湿热空气中的水分收水器冷凝后进入填料层热交换层中，热空气排出。热交换层喷淋水被流过的新风冷却，温度降低，流入集水槽中，再由水泵送入喷淋系统中，继续循环。散失到空气的水份有水位控制装置自动调节补。

闭式冷却的优点及应用实例
闭式冷却塔是无数商业和工业过程冷却中经常被采用的，一些实例如下：
　　● 水源热泵
　　● 独立冷却设备
　　● 制冷主机
　　● 自然冷却应用
　　● 数据处理中心
　　● 混合式蒸发式、干式冷却
　　● 对特殊液体的冷却
　　● 压缩机套体冷却、中间冷却、后冷却
　　● 机器套体冷却
　　● 感应炉冷却
　　● 单台冷却设备对多类负荷进行集中冷却
　　对于最终用户来说，由于闭式冷却系统将工艺流体保持在一个清洁的的闭式回路中，从而具有许多操作上和维护上的优势。
　　● 保证工艺流体不被污染
　　● 降低结垢的可能性，将系统效率提高到最大的程度
　　● 降低系统能耗成本
　　● 降低系统维护成本
　　● 与开放式冷却塔+热交换器组合相比
　　更接近空气湿球温度，并减少了结垢现象，提高了工艺的效率。
　　● 与空冷系统相比
　　工艺温度降低了10—20℃，占用空间更小，能耗更低。
　　● 与开式冷却塔相比
　　不含污染物的闭式冷却能够大幅度的降低工艺过程中的结垢现象，从而确保在长期运行下恒定的工艺性能。
　　● 与一次性用水系统相比
　　减少对环境的不良影响，节约95%的冷却水。
　　● 降低安装费用，减少占地空间。
　　将冷却塔和换热器的功能有效的整合到单台设备中，降低了管道和系统布置的复杂程度。
复合流系列

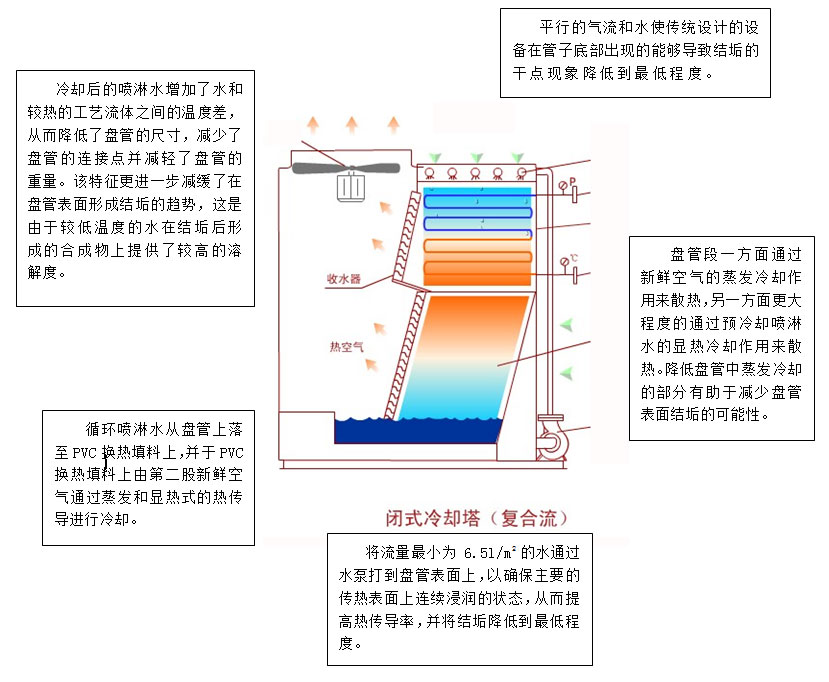

工作原理
　　工作流体在盘管中流动，盘管外壁被喷淋水包裹，流体的热量通过管壁传递与水和空气形成饱和湿热蒸汽,热量由风机排入大气，水分被挡回水槽循环喷淋，消耗量极少，喷淋水在循环的过程中通过PVC散热片降低水温，与新鲜入风形成风水同向流动。盘管主要依靠显热热传导方式，特别适合于高温流体的冷却。
